设备概述：

   由于在干燥过程中由机械振动帮助物料流化，不仅有利于边界层湍流，强化穿热传质，而且还确保了干燥设备在相对稳定流力学条件下工作。这种设备除具有很好干燥功能之外，还能根据 工艺需要附有物料造粒、冷却、筛分和输送等工艺。目前已在制糖、医药、化肥、化工、塑料、乳品、盐业、和矿冶等工业部门得到广泛应用。这项技术基本成熟，并已形成了系列化。

应用范围：

1、医药化工业:各种打片颗粒，硼酸、硼砂、苯二酚各种添加剂等。:

2、食品建材业:酒糟、味精、砂糖、食盐、矿渣、豆瓣种籽等。:

3、适应于化工、制药、食品、饮料、种子、矿渣等行业各种颗粒物料晶体、粉粒混合料的干燥、冷却、增湿作业。

4、化学制品:聚合氯化铝、分散染料、活性染料、有机催化剂、白炭黑、洗衣粉、硫酸锌、二氧化硅、偏硅酸钠、氟化钾、碳酸钙、硫酸钾、无机催化剂、各种废液等。

5、食品:氨基酸、维生素、鸡蛋粉、骨粉、调味品、蛋白质、奶粉、猪血粉、酱油粉、咖啡、茶、葡 萄糖、山梨酸钾、果胶、香精香料、蔬菜汁、酵母、淀粉类等

6、陶瓷:氧化铝、氧化锆、氧化镁、氧化钛、钛化镁、陶土、瓷土、各种铁氧体及金属氧化物等

7、其他:矿粉、金属粉、钢砂、饵料、糠醛、硅砂、调色剂、陶上、谷氨酸、石英、研磨材、肥料、牧草、骨粉、云母石棉等。

技术参数：

注：部分参数设计时视不同物料有所调整，以设计为准。

工作原理：

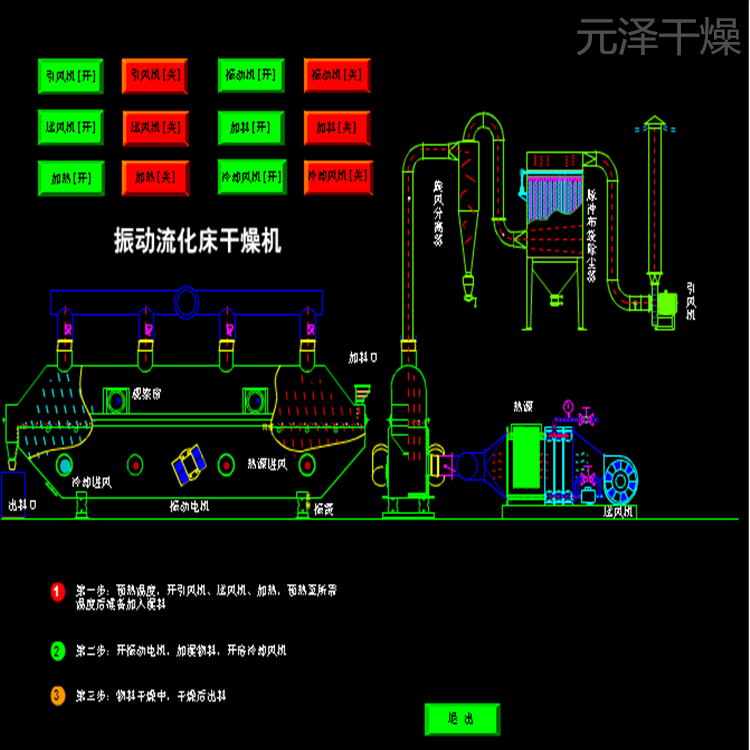

   目前应用较广的卧式振动流化床干燥机，形状和基本结构与普通卧式流化床干燥机很相似。区别在于振动流化床整个机体通过弹簧支撑在底座上，多孔板稍向出料端倾斜，机体一侧或两侧装有振动电机。物料依靠机械振动和穿孔气流双重作用流化，并在振动作用下向前运动。

   该机由振动电机抛掷产生激振力，物料在给定方向的激振力的作用下跳跃前进，同时床底下输入的热风使物料处于流化状态，物料颗粒与热风充分接触，从而达到理想效果。物料自进料口进入机内，在振动力作用下，物料沿水平方向抛掷向前连续运动。热风向上穿过流化床和湿物料换热，湿空气经旋风分离器除尘后由排风口排出，干燥物料由排料口排出。

   它具有非常突出的优点:

1、在很低的气速下可获得均匀的流化，从而大大降低了能耗、颗粒间的磨损和粉尘夹带;

2、物料停留时间分布均匀，几乎可以认为是"活塞式流动"，并且停留时间易于调节控制，因此可获得非常理想的产品含水率。

特点：

1、对物料表面的损伤小，可用于易碎物料的干燥;物料颗粒不规则时亦不影响工作效果。

2、热效率高，节能效果好，比一般干燥装置可节能30~60%。

3、料层厚度和机内移动速度及振幅均可在设计范围内调整，可调性好，适用面宽。

4、对物料表面损伤小，可用于易碎物料的干燥，物料颗粒不规则时亦可使用，不影响效果。

5、当用于高水份物料大批量生产时，可采用多台串联的方式以达到使用要求(典型物料:如聚丙烯酰胺等)

6、采用振动电机驱动，运转平稳、噪音小、寿命长、维修方便。

7、热效率高，比一般干燥装置可节能30%以上。床层温度分布均匀，无局部过热现象，流态化均匀，无死角现象。

8、采用全封闭式结构，有效地防止了物料与外界的交叉污染，环境清洁，可连续作业。

9、能适应不同开头粉状、处理量大，热效率高。
