设备概述:

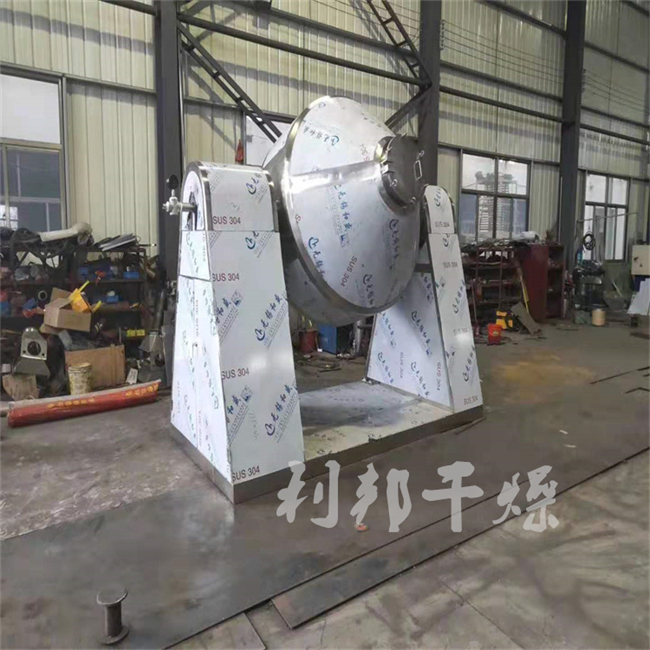

   SZG系列双锥回转真空干燥机是集混合、干燥于一体的新型干燥机。将冷凝器，真空泵与干燥设备配套，组成真空干燥装置。（如不需要回收溶剂，冷凝器可不用）本机设计先进，内部结构简单，清扫容易，物料能全部排出，操作简便。能降低劳动强度，改善工作环境。同时因容器本身回转时物料亦转动，但器壁上不积料，故传热系数高，干燥速率大，不仅节约能源，而且物料干燥均匀充分，质量好。可广泛应用于制药、化工、食品、染料等行业的干燥。

影响因素:

①被干燥物料的状况（如物料形状、大小尺寸、堆置方法），物料本身的含湿量、密度、黏度等性能。另外，若采用提高物料的初温、经真空过滤前处理、降低物料含湿量等方法，均能提高真空干燥速度。

物料的堆密度：物料的堆密度指单位体积的物料质量。由于物料是绝干物料与湿分的混合物，绝干物料又往往为颗粒状或粉末状，由于物料中湿分不同导致绝干物料颗粒间的间隙也不同。故原始湿物料和干燥过程中物料的堆密度也有很大差别，这在原料制备时尤须注意。

物料的容许温度：容许温度是物料所能承受的较高温度，超过该温度将导致物料效价改变、分解破坏或变色。热敏性药品一般可采用≤60℃左右。

物料的粘度：物料的粘度随湿分而变化，粘度可使物料团聚成块、且粘着筒体壁上，干燥后易粘附在除尘器和管通上。为解决此问题，悬架式双锥回转真空干燥机采用了气动振击和破碎装置。

物料的滑移角：堆放颗粒状或粉末状物料时，当物料堆斜而与底面间夹角增大到某个角度时，将发生侧面物料下滑落的现象。这个发生物料滑落的斜而与底部的夹角称该物料的滑移角。滑移角与物料组成、湿含量、粒度和粘度有关。故双锥回转真空干燥机的设计和选择时，应根据物料的滑移角选择筒体双锥体的角度。

②真空度越高，越利于水分在较低温度下汽化，但真空度过高则不利于热传导，影响对物料的加热效果。为提高物料干燥速度，应根据物料的特性综合考虑真空度。通常，真空度应不低于10⁴Pa。

设备特点:

   干燥速度快，一般只需几秒到十几秒钟，具有瞬间干燥的特点。干燥过程中液滴的温度比较低，特别适宜热敏性物料的干燥，能够保持物料色、香、味。为防止干燥塔产生粘壁现象，本装置设有特殊的结构，有效地杜绝产品的粘壁现象。特有的成品风送系统将干燥成品与系统内的热湿空气及时分离,避免了干燥成品的吸湿或结块的可能性. 真空下物料溶液的沸点降低，使蒸发器的传热推动力增大，因此对一定的热传量可以节省蒸发器的传热面积；蒸发操作的热源可采用低压蒸气或沸热蒸汽；蒸发器热损失少 在干燥前可进行消毒处理，干燥过程中无任何不纯物混入，符合GMP要求；采用冷凝器，可有效的回收物料中的溶剂。

工作原理:

   SZG系列双锥回转真空干燥机为双锥形的回转罐体，罐体在真空状态下，向夹套内通入导热油或热水进行加热，热量通过罐体内壁与湿物料接触。湿物料吸热后蒸发的水汽或其他气体，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断的上下，内外翻动，故加快了物料的干燥速度，提高干燥速率，达到均匀干燥的目的。

应用范围:

   本机适用于医药、食品、化工等行业的粉、粒状物料的真空干燥和混合，尤其适用由下列要求的干燥：

1、不能接受高温的热敏性物料

2、需回收溶剂和有毒气体的物料

3、容易氧化，有危险的物料

4、对结晶状有要求的物料

5、要求残留挥发物含量极低的物料

技术参数：

注：对干燥前后容积变化很大的物料，其装料系数可适当加大或缩小。
