概述：

   压力喷雾干燥机是一种可以同时完成干燥和造粒的装置。按工艺要求可以调节料液泵的压力、流量、喷孔的大小。得到所需的一定大小比例的球形颗粒。

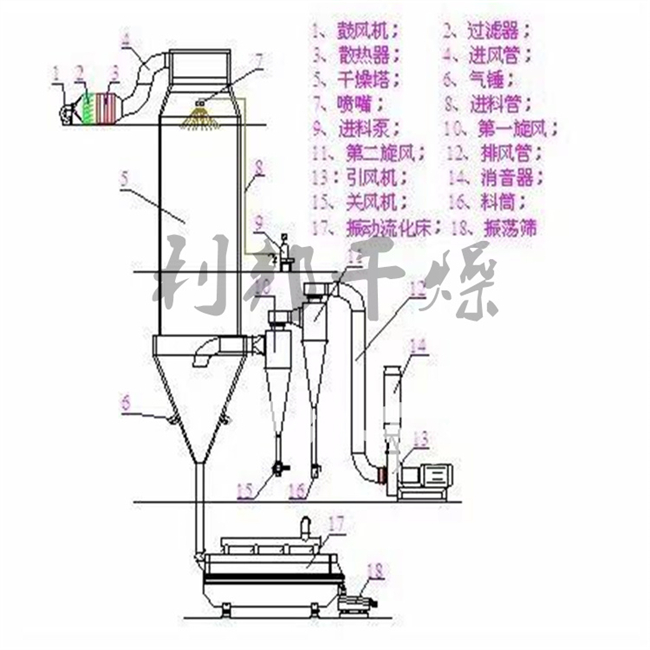

   压力喷雾干燥机工作过程为：料液通过隔膜泵高压输入，喷出雾状液滴，然后同热空气并流下降，大部分粉粒由塔底排料口收集，废气及其微小粉末经旋风分离器分离，废气由抽风机排出，粉末由设在旋风分离器下的收粉筒收集，风机出口处还可装备二级除尘装置，回收率在96%-98%。

   本机组与物料接触部分的塔体、管道、分离器的材料，均采用SUS304制作。在塔体内部与外壳之间有保温层，填充材料为岩棉，塔体设有观察门、视镜、光源及控制仪表，由电器控制操作台控制和显示。

   本机组热源采用蒸汽加热器、电加热器或其他类型，具有操作方便、启动快、机构紧凑、热风干净清洁等优点。另外在电气控制柜内装有热源的控制调节装置，使进口的温度无极调节。本厂可以根据用户的实际需要提供不同的加热方式。

设备组成：

高压泵：提供雾化所需的高压（如柱塞泵）。

雾化喷嘴：核心部件，常见类型：

压力式喷嘴：结构简单，适用于低黏度液体。

旋转式喷嘴：适合高黏度或含颗粒的物料。

干燥塔：材质多为不锈钢，设计需考虑热风分布和物料停留时间。

热风系统：包括加热器（电、蒸汽或燃气）和风机。

分离系统：旋风分离器（主回收）、布袋除尘器（细粉回收）。

控制系统：PLC或DCS控制温度、压力、进料速度等参数。

设备特点：

1、干燥速度快，料液经雾化后表面积大大增加，在热风气流中，瞬间就可蒸发95-98%的水份，完成干燥的时间仅需十几秒到数十秒，特别适用于热敏性物料的干燥。

2、所得产品为球状颗粒，粒度均匀，流动性好，溶解性好，产品纯度高，质量好。

3、使用范围广，根据物料的特性，可以用于热风干燥，也可以用冷风造粒，对物料的适应性强。

4、操作简单稳定，控制方便，容易实现自动化作业。

适用范围：

化工：有机催化剂、树脂、合成洗衣粉、油脂类、硫胺、染料、染料中间体、白炭黑、石墨、磷铵等。

食品：氨基酸及类似物、调味品、蛋白质、淀粉、乳制品、咖啡抽取物、鱼粉、肉精等。

制药：中成药、农药、抗生素、药医冲剂等。

陶瓷：氧化镁、瓷土、各种金属氧化物、白云石等。

喷雾造粒：各种肥料、氧化铝、陶瓷粉、制药、重金属超硬钢、化肥、粒状洗衣粉、中成药等。

工作原理：

雾化过程

液体物料通过高压泵（压力通常为 10~50 MPa）输送至喷嘴，在高压下形成高速旋转的液膜，从喷嘴喷出时被破碎成微小液滴（粒径通常为 10~200 μm）。

雾化效果直接影响干燥效率和颗粒均匀性，与喷嘴结构、压力及物料性质（如黏度、表面张力）相关。

干燥过程

雾化后的液滴与热空气（温度范围 100~300℃）在干燥塔内顺流或逆流接触，水分迅速蒸发。

干燥时间极短（几秒至几十秒），适合热敏性物料（如食品、药品）。

粉末收集

干燥后的粉末通过旋风分离器、布袋除尘器或湿式洗涤器回收，废气经处理后排放。

技术参数：

注：部分参数设计时视不同物料有所调整，以设计为准。
